廚具百科

幼兒園廚房設備廠教你排煙煙管內各區域摩擦阻力系數計算公式

發布人:四川優佰特廚房設備公司發布時間:2020-09-27

  隨著人們環保意識的提高,人們都知道在商用廚房中安裝抽排系統,解決廚房油煙排放和凈化問題。但是,在設計廚房排煙管道時,必須計算煙管的摩擦阻力,這樣才能給煙管提高足夠的動力,也才能把油煙排出到廚房外。那么,煙管的摩擦阻力應該如何計算呢?作為專業的大型幼兒園廚房設備廠,現在我們就和大家共享相關的知識。

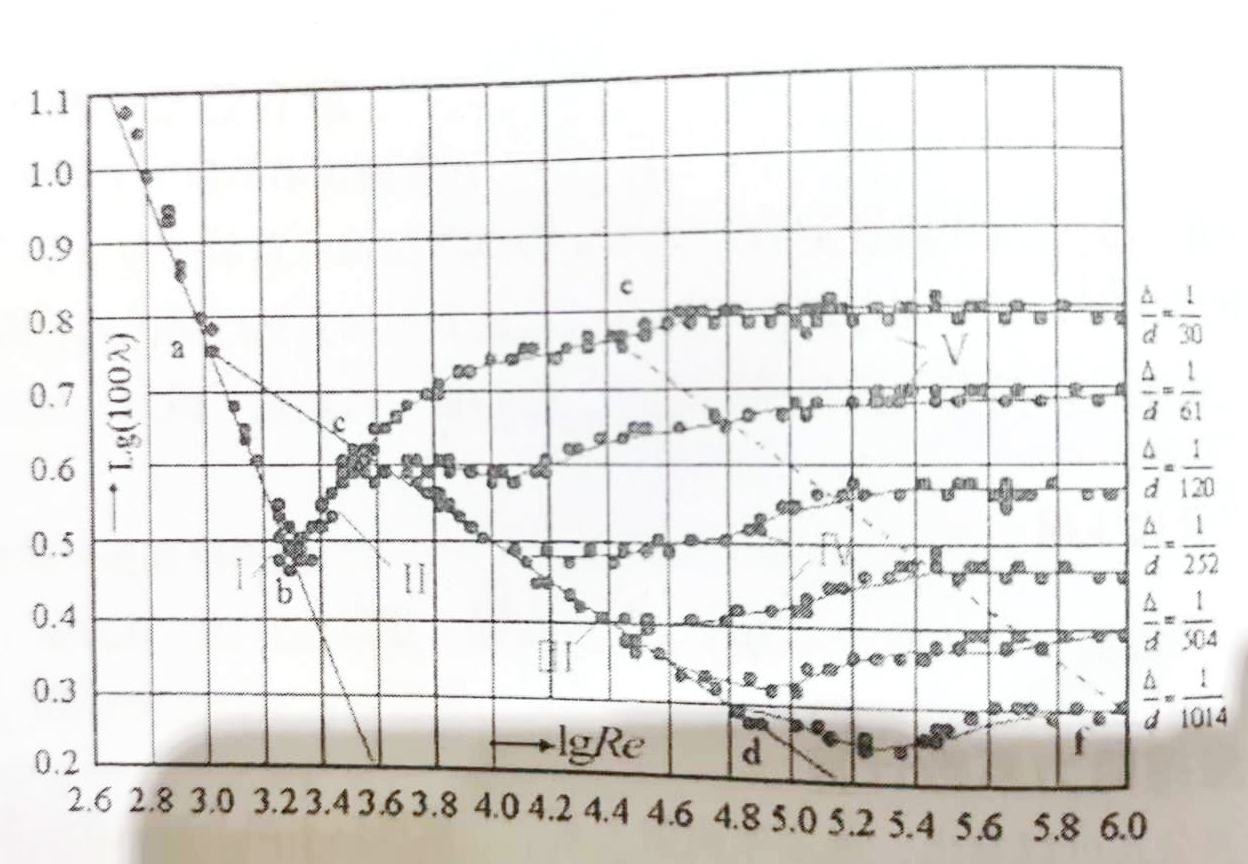

  作為專業的幼兒園廚房設備廠,我們認為,要計算煙管中的摩擦阻力,可以需要把煙管采用尼古拉茲實驗作為參考,并根據實驗曲線圖進行計算。下圖為尼古拉茲實驗曲線圖:


  在計算各區域數據時,具體應該按照以下方式進行:


  I區:層流區。圖中ab直線段雷諾數比較小,大致范圍為lgRe<3.36,即Re≤2320.在這一區域,6條曲線重合在一條直線上。結果說明,在流動速度比較低的狀態下,摩擦阻力系數與管壁粗糙度無關,僅與雷諾數有關,摩擦阻力系數與雷諾數的關系式為:


  λ=64/Re


  Ⅱ區:過渡區。在這一區域.大致范圍為3.36


 ?、髤^:紊流光滑區。實驗測試數據在坐標圖的cd直線段上,不同粗糙度的曲線,Re>4000時進入該區域,隨雷諾數的增大,相對粗糙度大的管道,實驗點在雷諾數較低時便離開此線;相對粗糙度小的管道,實驗點在雷諾數較大時才離開。


  對于湍流光滑區.摩擦阻力系數為


  λ=0.3164/Re0.25


  IV區:紊流過渡區。隨著雷諾數的增大,各種不同粗糙度的曲線開始離開cd曲線,摩擦阻力系數逐漸增大,當增加至圖中虛線位置時各曲線開始與lgRe軸平行。在cd線與虛線中間的區域為第Ⅳ區。該區摩擦阻力系數可用柯列勃洛克公式計算。


 ?、鯀^:紊流粗糙區。雷諾數繼續增大,超過虛線位置,摩擦阻力系數與雷諾數無關,只取決于相對粗糙度。該區域內,壓力損失與流速平方成正比,所以該區又被稱為阻力平方區。


  該區摩擦阻力系數可用尼古拉茲經驗公式計算。


  λ=1/[1.74+2lg(d/2k)]2。


  以上幾點就是我們整理的關于煙管摩擦阻力計算的相關知識,希望對大家能夠有所幫助。
